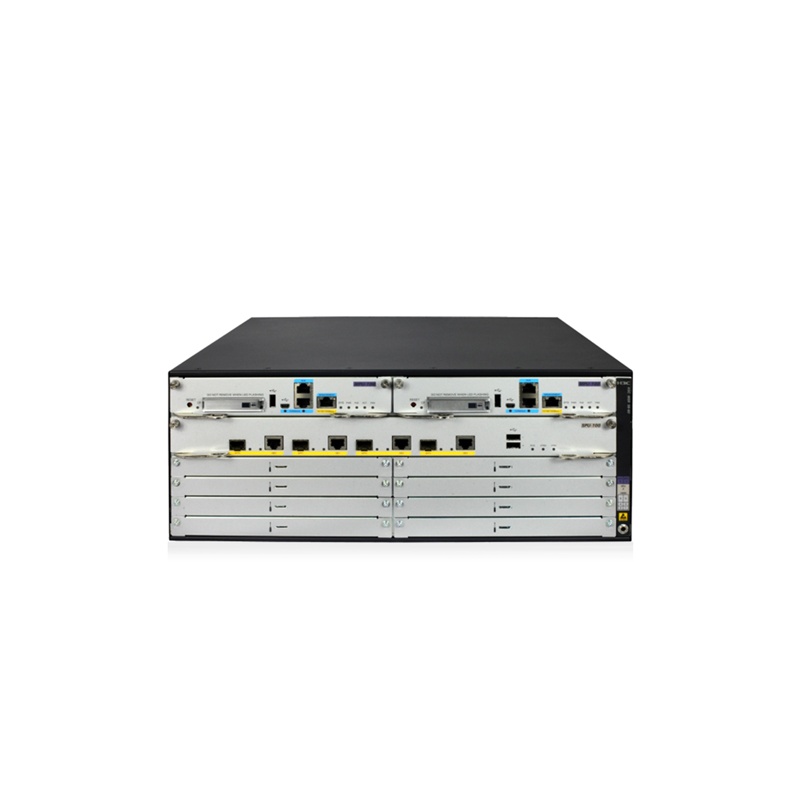

H3C MSR56-60 企業級路由器
H3C MSR 5600路由器
MSR 5600既可作為中小企業的出口路由器，也可以作為政 府或企業的分支接入路由器，還可以作為企業網VPN、NAT、IPSec等業務網關使用，與H3C的其他網絡設備一起為政 務、電力、金融、鐵路、教育等行業用戶和大中型企業用戶提供全方位的網絡解決方案。
先進的技術支撐
?采用H3C成熟的Comware網絡操作系統，提供更智能的業務調度管理機制，支持業務模塊化的松耦合，并能實現進程和補丁的動態加載
?卓越的高性能多核CPU處理器，采用無阻塞交換架構，極大提升多業務并發處理能力
?支持OAA開放式應用架構，支持云業務平臺CVK、VMWARE、廣域網優化（WAN）、Lync協同辦公、客戶第三方的業務等開放式應用
?雙主控、模塊化系統架構，實現主控板毫秒級切換和進程級的備份
?MSR56-60/56-80支持冗余交換網板
?集成路由交換矩陣技術，路由和交換平面分離，實現萬兆級傳輸速率
?多種業務協處理引擎，包括數據加密引擎和語音DSP處理引擎等
全面的SDN能力
?支持Telemetry，Netconf等管理控制協議，可被H3C AD-WAN控制器和第三方控制器管理控制，支持SDN控制器批量下發SRv6 Poilicy隧道。
?支持Segment Routing、VxLAN、EVPN等轉發業務，可定義多種轉發模型，滿足不同業務組網需求
?支持URL、U盤、DHCP零配置部署，滿足批量、低成本、快速開局要求
?支持DPI應用識別能力，對網絡流量進行精準識別，實現網絡流量可視化、自定義和靈活調度
?全面支持IPv6+ & SRv6功能，如SRv6 BE、SRv6 TE Policy、EVPN L3VPN/L2VPN over SRv6/SRv6 TE Policy、SRv6 Policy流量統計、SRv6 TI-LFA FRR、SRv6 TE Policy與SBFD聯動、EVPN E-tree over SRv6、SRv6 Policy雙向隧道來回路徑一致、SRv6尾節點保護等。
強大的安全功能
?業務安全
?報文過濾功能，支持狀態過濾、MAC地址過濾、IP和端口號過濾、時間段過濾等
?支持業務流量實時分析等
?網絡安全
?多樣化的VPN技術，包括IPsec、L2TP、GRE、ADVPN、MPLS VPN，以及多種VPN技術的疊加使用
?支持路由器協議的安全防護，支持OSPF/RIP/IS-IS/BGP動態路由協議認證、支持OSPFv3/RIPng/IS-ISv6/BGP 的IPSec加密、 支持豐富的路由策略控制功能
?終端接入安全
?一體化的終端接入綁定認證，包括EAD安全檢查認證、802.1x認證、終端MAC地址認證、 基于WEB的Portal認證、終端接入靜態綁定、MAC自動學習綁定
?ARP攻擊防范，支持源MAC地址固定、ARP報文攻擊防范、地址沖突檢測和保護、ARP端口限速、ARP Detection、ARP源MAC地址一致性檢查、ARP源抑制、ARP主動確認機制等
?設備管理安全
?支持基于角色權限管理，能夠基于角色進行資源分配、用戶與角色的對應、權限二維分配方式
?支持控制平面流量限制，支持基于協議類型、不同隊列、已知協議報文、指定協議報文等進行流量控制和過濾
?遠程安全管理，支持SNMPv3、支持SSH、TR069遠程管理等
?管理行為控制審計，支持AAA服務器集中驗證、執行命令行授權、操作記錄實時上報等
?國密辦加密算法
?支持國家密碼管理局提出的SM1、SM2、SM3、SM4加密算法
精細化業務控制
?通過精細化識別和精細化控制，實現對應用層業務的限速、帶寬保障、過濾等功能，并通過精細化統計指導網絡優化
?支持等價鏈路負載分擔（ECMP）和非等價鏈路負載分擔（UCMP），UCMP支持根據鏈路帶寬比例進行負載分擔；
?業務智能選路通過非對稱鏈路負載分擔、流量智能負載分擔和多拓撲動態路由等技術，實現不同場景下充分利用網絡鏈路，支持多鏈路的負載分擔和基于業務和應用的負載分擔
?支持基于多種方式下網絡帶寬的彈性共享，包括基于業務的彈性共享、基于用戶和用戶組的彈性共享、基于鏈路的彈性帶寬共享和基于用戶的帶寬限制
?支持SDN方案，全面支持SegmentRouting、SRv6、BGP-LS等廣域網SDN相關技術
智能化網絡管理
?完善的網絡管理方式，支持命令行、SNMP、TR069等方式
?支持零配置部署，可實現零配置方式下的批量設備開局，通過無線短信實現設備的零開局，并且在誤配置時可自動實現設備配置的回退
?Comware內置的EAA功能，對系統軟硬件部件的內部事件、狀態進行監控，出現問題時收集現場信息并嘗試自動修復,并能將現場信息發送到指定的Email郵箱
?支持U盤系統自動啟動、U盤配置自動導入和USB Console接口
高可靠性
?支持冗余主控，故障切換時間為毫秒級
?電源實現冗余備份，且在單路電力輸入失效或單個電源故障情況下，整機供電無影響，輸出電流和功率不變
?支持主控、接口模塊、風扇、電源熱插拔，支持雙CF卡備份
?控制平面和轉發平面的物理分離，最大限度的提高系統的故障隔離能力和可靠性
?獨立硬件處理模塊監控系統，可編程器件支持在線升級和自動加載，增強產品的可靠性
?鏈路毫秒級快速故障偵測技術（BFD），可實現同靜態路由、RIP/OSPF/BGP/ISIS動態路由、VRRP和接口備份的聯動
?網絡業務質量智能檢測技術（NQA），可實現同靜態路由、VRRP和接口備份的聯動
?支持多設備的冗余備份和負載分擔（VRRP/VRRPE）
?支持快速重路由、GR/NSR等可靠性技術
網絡虛擬化
?為降低用戶組網的復雜性，提高管理效率，率先在廣域網設備上支持IRF2（第二代智能彈性架構）技術，將物理上兩臺設備虛擬化成一臺邏輯設備，極大的降低了用戶網絡的運維成本，提升鏈路帶寬利用率以及設備的使用率。
?支持跨設備以太網鏈路聚合技術，實現多條上行鏈路的負載分擔和互為備份，從而提高整個網絡架構的可靠性和鏈路資源的利用率；
云間互聯
支持可擴展虛擬局域網絡VxLAN技術來完成數據中心二層互聯需求。VxLAN解決方案組網簡單，成本低廉，只需要在站點邊緣部署一個或多個支持VxLAN功能的設備，且企業網絡和服務提供商網絡無需做任何變動；同時，VxLAN解決方案還提供了對數據進行加密IPsec技術的組合解決方案來提高數據中心數據在公用網絡上傳輸?shù)陌踩跃G色環保
?完全滿足RoHS標準
?先進的風道隔離設計，電源與系統風道隔離設計，獨特的雙L形風道設計，電源風道與系統風道兩個L型風道提高了空間利用率
?風扇級冗余備份設計，多級風扇調速方案，系統會根據產品內部溫度確定系統需要的風扇轉速，最大可能的降低了風扇噪音與能耗
?智能節電管理，靈活定義HMIM/主控板/轉發板節電策略，最大限度地降低設備能耗
產品規格
| 屬性 | MSR56-60 | |
| 轉發性能 | 360Mpps~12000Mpps | |
| 整機交換容量 | 670Gbps~80Tbps | |
| IPsec吞吐量 | 4.8Gbps~35Gbps | |
| 主控板 | 2, 1:1 | |
| 固定口 | SPU-100-X1：10*GE（Combo） | |
| SPU-200-X1：10*GE（Combo）+ 2*SFP+ | ||
| SPU-400-X1：10*GE（Combo）+ 4*SFP+ | ||
| SPU-600-X1（SPE-S1）：4*GE（Combo）+ 4*SFP | ||
| SPU-600-X1（SPE-S3）：8*SFP+ | ||
| SPU-300-G： 4*25GE + 16*SFP+ +16*GE | ||
| SIC業務槽位 | / | |
| HMIM業務插槽 | 6 | |
| DHMIM業務插槽 | 1 | |
| 內存 | MPU-100-X1：2GB | |
| MPU-100-G：4GB | ||
| SPU-300-G：8GB | ||
| SPU-100/200-X1：2GB | ||
| SPU-400-X1：4GB | ||
| SPU-600-X1（SPE-S1）：2GB | ||
| SPU-600-X1（SPE-S3）：8GB | ||
| FLASH | MPU-100-X1：8GB | |
| MPU-100-G：4GB | ||
| USB | 2，支持3G/4G Modem擴展 | |
| Console口 | 1 | |
| CON(Mini-USB Type AB) | 1 | |
| 最大功耗 | 300W（單）/450W（四） | |
| 電源 | AC：100V～240V、50Hz/60Hz | |
| DC：-48V～-60V | ||
| 冗余電源 | 內置冗余4電源，N+M備份 | |
| 設備高度 | 4 RU | |
| 外形尺寸（W×D×H，mm） | 440×480×175.1 | |
| 環境溫度 | -20-65℃ | |
| 工作溫度 | -20-65℃ | |
| 環境相對濕度 | 5～95%（不結露） | |
| EMC | FCC Part 15 (CFR 47) CLASS A | |
| ICES-003 CLASS A | ||
| VCCI-3 CLASS A | ||
| VCCI-4 CLASS A | ||
| CISPR 22 CLASS A | ||
| EN 55022 CLASS A | ||
| AS/NZS CISPR22 CLASS A | ||
| CISPR 24 | ||
| EN 55024 | ||
| EN 61000-3-2 | ||
| EN 61000-3-3 | ||
| EN 61000-6-1 | ||
| ETSI EN 300 386 | ||
| EN 301 489-1 | ||
| EN 301 489-17 | ||
| 安全 | UL 60950-1 | |
| CAN/CSA C22.2 No 60950-1 | ||
| IEC 60950-1 | ||
| EN 60950-1/A11 | ||
| AS/NZS 60950 | ||
| EN 60825-1 | ||
| EN 60825-2 | ||
| FDA 21 CFR Subchapter J | ||
| GB 4943 | ||
| 屬性 | 功能 | |
| 二層協議 | 支持Ethernet，Ethernet II，VLAN（VLAN-BASED PORT VLAN，VOICE VLAN，Guest VLAN），802.3x， 802.1p，802.1Q，802.1x，STP(802.1D) ，RSTP(802.1w)，MSTP(802.1s)，PPP、PPPoE Client、PPPoE Server、HDLC、DDR、Modem、ISDN等 | |
| IP服務 | 支持單播轉發/組播轉發，TCP，UDP，IP Option，IP Unnumber，策略路由，Netstream，sFlow等 | |
| 支持ECMP | ||
| 支持UCMP | ||
| IP應用 | 支持Ping、Trace、ICMP，DHCP Server 、DHCP Relay、DHCP Client，DHCP Snooping，DNS client，DNS Proxy，DDNS，IP Accounting，UDP Helper，NTP 、SNTP等 | |
| IPv4路由 | 靜態路由 | |
| 動態路由協議：RIPv1/v2、OSPFv2、BGP（鄰居數512）、IS-IS | ||
| 路由迭代 | ||
| 路由策略 | ||
| ECMP（等價多路徑） | ||
| 組播路由協議：IGMPV1/V2/V3，PIM-DM，PIM-SM，MBGP，MSDP | ||
| IPv6 | 支持Ipv6 ND，Ipv6 PMTU，Ipv6 FIB，Ipv6 ACL，NAT-PT，Ipv6隧道，6PE、DS-LITE； | |
| IPv6隧道技術：手工隧道，自動隧道，GRE隧道，6to4， | ||
| 靜態路由 | ||
| 動態路由協議：RIPng，OSPFv3，IS-ISv6，BGP4+ | ||
| IPv6組播協議：MLD V1/V2，PIM-DM，PIM-SM | ||
| QoS | 支持LR、Port-Based Mirroring 、Port Trust Mode，Port Priority等 | |
| 支持CAR（Committed Access Rate） | ||
| 支持FIFO、WFQ、CBQ等 | ||
| 支持WRED（加權隨機先期檢測） | ||
| 支持GTS（Generic Traffic Shaping） | ||
| 支持流量分類 | ||
| 支持5層H-QoS(層次化QoS) | ||
| 支持數據包標記功能（基于IP地址、端口號、802.1P、DSCP值等） | ||
| 支持層次化QoS（H-QoS），支持PQ/WFQ/CBWFQ等隊列調度機制 | ||
| 支持數據包多級隊列機制（包括CQ、PQ、LLQ、WFQ等） | ||
| 語音 | 支持FXS/FXO/E&M/E1/T1，支持R2，DSS1，Q.sig等 | |
| 支持G.711、G.723、G.726、G.729AB等 | ||
| 支持豐富的語音業務、語音備份，DTMF傳輸支持RFC2833, 智能撥號路由器，F(xiàn)XS和FXO的1:1綁定，斷電逃生，SIP Sever本地存活，IVR等 | ||
| 4/5G | 作為LNS，對接4/5G接入設備 | |
| 安全特性 | PPPoE Client&Server，PORTAL，802.1x | |
| Local認證，RBAC、Radius，Tacacs | ||
| ASPF，ACL，F(xiàn)ILTER、連接數限制 | ||
| IKE，IPSec | ||
| ADVPN | ||
| L2TP，NAT/NAPT，PKI，RSA，SSH v1.5/2.0，URPF，GRE（支持GRE over IPSec） | ||
| 支持ARP防攻擊 | ||
| 支持EAD端點準入防御功能 | ||
| 支持EVI、VxLAN、Trill等數據中心特性 | ||
| 支持國密加密 | ||
| MPLS | 協議：LDP、Static LSP | |
| L3VPN：跨域MPLS VPN（Option1/2/3）、嵌套MPLS VPN、分層PE（HoPE）、CE雙歸屬、MCE、多角色主機等 | ||
| L2VPN： 支持Martini、Kompella、PWE3、CCC和SVC方式、MPLS TE、MPLS-TP、RSVP TE、組播VPN | ||
| 可靠性 | 支持IRF2 | |
| 支持NSR、GR | ||
| 支持VRRP、VRRPv3 | ||
| 支持基于多鏈路的負載分擔與備份 | ||
| 支持NQA同路由、VRRP和接口備份的聯動功能，實現端到端鏈路的檢測與備份功能 | ||
| 支持BFD快速鏈路檢測的主控主備倒換、硬件BFD（最小發包間隔10ms） | ||
| 管理與維護 | 支持SNMP V1/V2c/V3，MIB，SYSLOG，RMON | |
| 支持BiMS遠程管理方案，支持U盤開局 | ||
| 支持命令行管理，文件系統管理， Dual Image | ||
| NQA（網絡質量檢測）支持DHCP, FTP, HTTP, ICMP, UDP public, UDP private, TCP public, TCP private, SNMP等協議測試 | ||
| 支持console口登錄，支持telnet（VTY）登錄，支持SSH登錄，支持FTP登錄 | ||
| SDN | 支持VxLAN、EVPN、智能選路 | |
| 支持Telemetry、BGP-LS、BGP IPv4/IPv6 FlowSpec | ||
| 支持NQA、iNQA、TWAMP-light、iFIT | ||
| 支持Segment routing、SRv6 | ||
| 支持BFD for SR/SRv6 | ||
| 支持CBTS、WAAS | ||
| 支持開局自動部署、Netconf | ||
| 支持信道化子接口、云平臺連接 | ||
